Khi xu hướng thị trường về chức năng PCB tăng lên và kích thước trở nên nhỏ hơn, việc sửa chữa pcba đã trở nên chuyên môn hóa và đòi hỏi cao.
Điều này khiến việc sửa chữa thủ công bằng súng hơi nóng trở nên khó khăn, đồng thời tỷ lệ thành công thấp hơn. Rất phù hợpMáy trạm làm lạiRất cần thiết cho việc sửa chữa những con chip lớn và nhỏ. Đầu ra không khí nóng của trạm làm lại BGA là đồng đều, và nhiệt độ gia nhiệt có thể được kiểm soát chính xác. Chênh lệch nhiệt độ của không khí được kiểm soát trong vòng 1 độ. Hệ thống sưởi đường cong nhiều đoạn được sử dụng để nhận ra mối hàn ngược một phần củaTrạm làm lại PCBĐể đạt được mục đích sửa chữa.
Trạm làm lại BGA được sản xuất bởiSeamark ZMĐược trang bị hệ thống căn chỉnh độ nét cao, ngay cả những con chip nhỏ như 0.6*0.6mm cũng có thể căn chỉnh chính xác. Đồng thời, trạm làm lại BGA trực quan hoàn toàn tự động của chúng tôi phù hợp với pcba và ic kích thước lớn, chẳng hạn như sửa chữa bảng Truyền Thông 5g.
Đội ngũ seamark ZM sẽ cung cấp ngày càng nhiều máy móc cho khách hàng của chúng tôi, không chỉ cho các sản phẩm điện tử nói chung, mà còn cả các sản phẩm tiên tiến cho các loại lĩnh vực khác nhau.
So sánh trạm làm lại

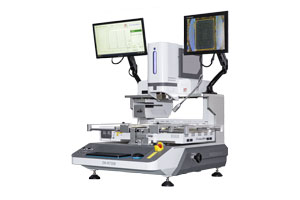

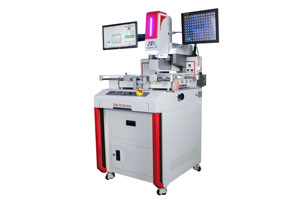

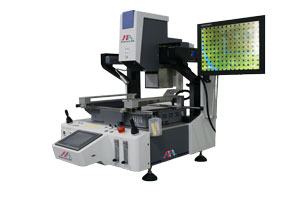

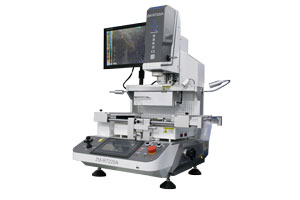

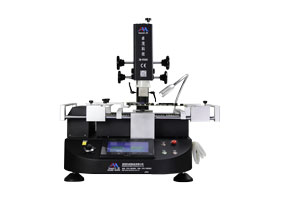

ZM-R5860 | ZM-R7220A | ZM-R730A | ZM-R7830A | ZM-R7850A | ZM-R8650 |
AC220V ± 10% 50/60Hz | AC220V ± 10% 50/60Hz | Ac380v ± 10% 50/60Hz | Ac380v ± 10% 50/60Hz | Ac380v ± 10% 50/60Hz | Ac380v ± 10% 50/60Hz |
5.0KW (tối đa), lò sưởi trên cùng (0.8kw), lò sưởi dưới (1.2KW), lò sưởi hồng ngoại (2.7Kw), khác (0.3kw) | 5,65kw (tối đa), máy sưởi trên cùng (1,45kw) Máy sưởi dưới cùng (1,2Kw), máy làm nóng sơ bộ hồng ngoại (2,7kw), khác (0,3kw) | 7,75kw (tối đa), máy sưởi trên cùng (1,45kw) Máy sưởi dưới cùng (1,2Kw), máy làm nóng sơ bộ hồng ngoại (4,8kw), khác (0,3kw) | 7,15kw (tối đa), lò sưởi trên cùng (1,45kw) Máy sưởi dưới cùng (1,2Kw), máy làm nóng sơ bộ hồng ngoại (4Kw), loại khác (0,5kw) | 9,85kw (tối đa), máy sưởi trên cùng (1,45kw) Máy sưởi dưới cùng (1,2Kw), máy làm nóng sơ bộ hồng ngoại (6,6KW), khác (0,6kw) | 22Kw (tối đa), lò sưởi trên cùng (2kw) Máy sưởi đáy (2kw), máy làm nóng sơ bộ hồng ngoại (16kw), loại khác (2kw) |
415 × 370mm (tối đa); 6 × 6mm (Tối thiểu) | 412*370mm (tối đa);6*6mm (Tối thiểu) | 632*520mm (tối đa); 6*6mm (Tối thiểu) | 565*467mm (tối đa); 6*6mm (Tối thiểu) | 635*520mm (tối đa);6*6mm (Tối thiểu) | 660*600mm (tối đa);10*10mm (Tối thiểu) |
60 × 60mm (tối đa); 0.6 × 0.6mm (Tối thiểu) | 60*60mm (tối đa);2*2mm (Tối thiểu) | 80*80mm (tối đa); 3*3mm (Tối thiểu) | 80*80mm (tối đa); 2*2mm (Tối thiểu) | 80*80mm (tối đa);2*2mm (Tối thiểu) | 100*100mm (tối đa);1*1mm (Tối thiểu) |
280 × 380mm | 285*375mm | 570*435mm | 500*380mm | 565*435mm | 640*520mm |
Y/Z | Z | Z | X/Y/Z | X/Y/Z | X/Y/Z |
1 | 1 | 5 | 5 | 5 | 8 |
Màn hình cảm ứng HD 7 inch | Màn hình cảm ứng HD 7 inch | Màn hình cảm ứng HD 10 "(1080P 16:9) | Bảng điều khiển cảm ứng HD 8 inch | Hoạt động thông minh máy tính | Hoạt động thông minh máy tính |
Hệ thống điều khiển nhiệt tự động V1 (bản quyền phần mềm) | Hệ thống điều khiển nhiệt tự động V2 (bản quyền phần mềm) | Panasonic PLC + mô-đun điều khiển nhiệt độ | Panasonic PLC + mô-đun điều khiển nhiệt độ | PC công nghiệp + điều khiển chuyển độngHệ thống | Hệ thống điều khiển chuyển động servo PC công nghiệp |
/ | Màn hình công nghiệp SD 15 "(màn hình trước 720P) | Màn hình công nghiệp HD 15 "(1080P 16:9) | Màn hình công nghiệp HD 15 "(1080P 16:9) | Màn hình công nghiệp 15 "HD (1080P 16:9) Màn hình SD 18.5" | Màn hình SD 24" |
Chấm laser | Hệ thống hình ảnh kỹ thuật số SD 2 triệu điểm ảnh, Zoom quang học Tự động với chỉ báo chấm đỏ Laser | Hệ thống hình ảnh kỹ thuật số HD 2 triệu điểm ảnh, Zoom quang học tự động với chỉ báo chấm đỏ Laser | Hệ thống hình ảnh kỹ thuật số HD 2 triệu điểm ảnh, Zoom quang học tự động với chỉ báo chấm đỏ Laser | Hệ thống hình ảnh kỹ thuật số HD 2 triệu điểm ảnh, Zoom quang học tự động với chỉ báo chấm đỏ Laser | Căn chỉnh tầm nhìn 2 triệu pixel |
/ | Máy ảnh rời 50 × 50mm (tối đa) | Máy ảnh rời 50 × 50mm (tối đa) | Máy ảnh rời 50 × 50mm (tối đa) | Máy ảnh rời 50 × 50mm (tối đa) | 100 × 100mm (tối đa) |
Hướng dẫn sử dụng | Tự động | Tự động | Tự động | Tự động | Tự động hoàn toàn |
/ | ± 0.02mm | ± 0.01mm | ± 0.01mm | ± 0.01mm | ± 0.025mm |
Cặp nhiệt điện loại K điều khiển vòng kín với độ chính xác lên đến ± 3oC | Cặp nhiệt điện loại K điều khiển vòng kín với độ chính xác lên đến ± 3oC | Cặp nhiệt điện loại K điều khiển vòng kín với độ chính xác lên tới ± 1oC | Cặp nhiệt điện loại K điều khiển vòng kín với độ chính xác lên tới ± 1oC | Cặp nhiệt điện loại K điều khiển vòng kín với độ chính xác lên tới ± 1oC | Cặp nhiệt điện loại K (vòng kín), mỗi bộ điều khiển nhiệt độ độc lập, độ chính xác nhiệt độ lên tới ± 1oC |
/ | Không | Vâng | Vâng | Vâng | Bán tự động |
Rãnh chữ V với vật cố định vạn năng | Rãnh chữ V với vật cố định vạn năng | Rãnh chữ V với vật cố định vạn năng | Rãnh chữ V với vật cố định vạn năng | Rãnh chữ V với vật cố định vạn năng (có thể tùy chỉnh vật cố định hình) | Vật cố định phổ biến hình chữ L (có thể tùy chỉnh vật cố định hình) |
L635 * w620 * h655mm | L685 * w633 * h850mm | L1000 * W835 * h960mm | L810 * W1100 * h960mm | L835 * w960 * h1640mm | L1235 * W1215 * h1850mm |
43.5kg | 76kg | 130.5kg | 151kg | 218.5kg | 660kg |
Độ dày tấm pcba 0.5-2.5mm, khoảng cách tối thiểu 0.15mm | Độ dày tấm pcba 0.5-2.5mm, khoảng cách tối thiểu 0.15mm | Độ dày tấm pcba 0.5-2.5mm, khoảng cách tối thiểu 0.15mm | Độ dày tấm pcba 0.5-2.5mm, khoảng cách tối thiểu 0.15mm | Độ dày tấm pcba 0.5-2.5mm, khoảng cách tối thiểu 0.15mm | Bảng pcba độ dày 0.5-4mm, khoảng cách tối thiểu 0.15mm |
Không | Không | Không | Vâng | Không | Vâng |
Không | Không | Không | Vâng | Có (0,6mpa) | Vâng |
Không | Không | Không | Không | Vâng | Vâng |
![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
